Analisis Retak Bending pada Pelat Baja Canai Panas Q235B yang Dibentuk

Strip canai panas Q235B adalah baja struktural karbon umum. Ini memiliki perpanjangan, kekuatan, ketangguhan dan sifat mampu bentuk yang layak. Bahan ini berfungsi dengan baik untuk stamping dan pengelasan, sehingga pabrik banyak menggunakannya untuk membuat komponen mekanis dan komponen struktural las berstandar tinggi untuk bangunan dan jembatan.

Kami menjalankan uji pembentukan sampel tetapi menemukan keretakan massal selama pembengkokan. Untuk menemukan akar permasalahan dan membuat rencana perbaikan yang memenuhi standar pelanggan, tim kami melakukan pengujian terhadap sampel retak. Kami memeriksa komposisi kimia, struktur mikro area retak dan utuh, bentuk permukaan patahan, inklusi internal, dan ukuran butir untuk memastikan apa yang menyebabkan retakan lentur.

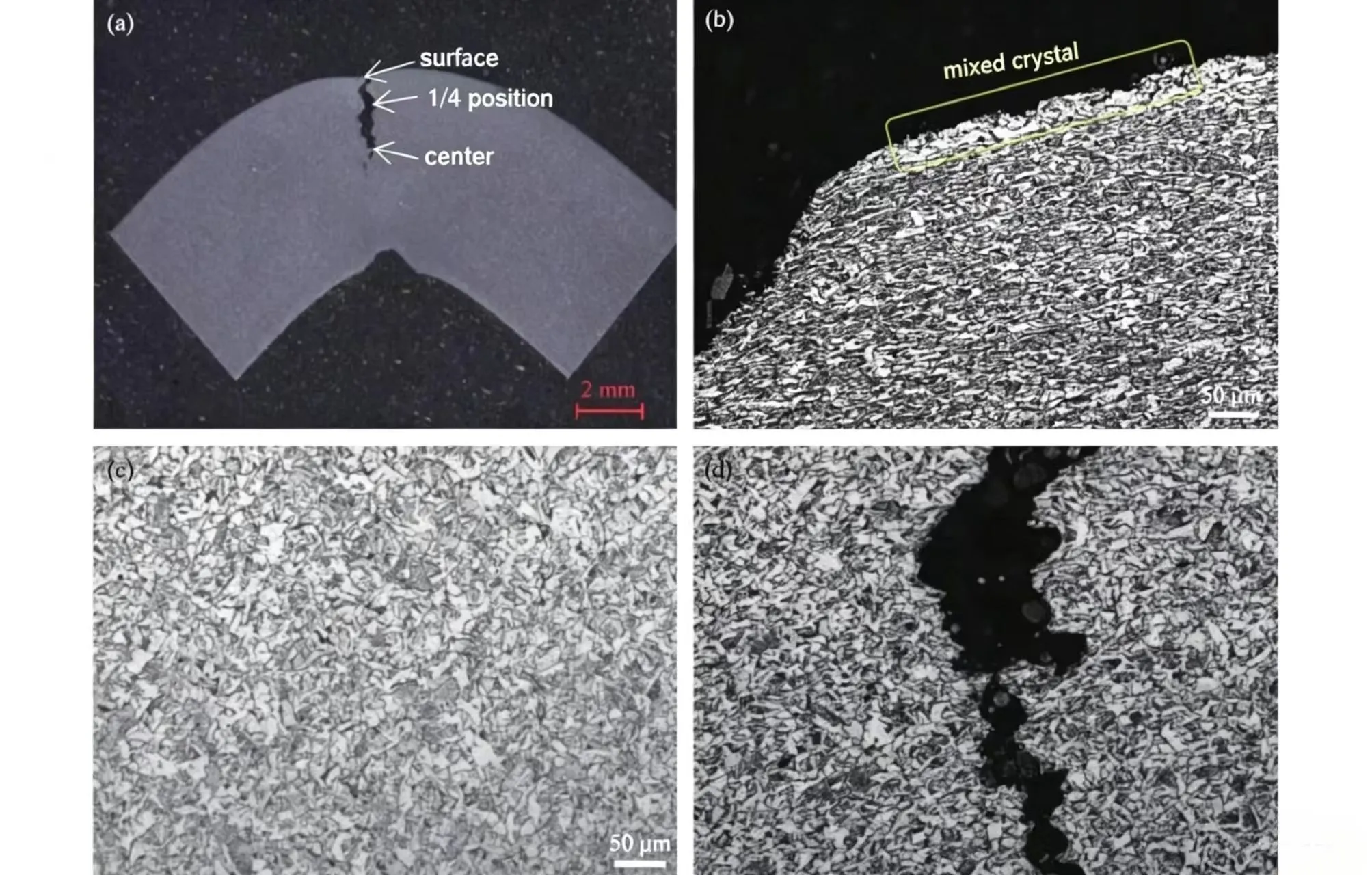

Para insinyur di Sanhe menemukan bahwa dekarburisasi permukaan dan struktur butiran campuran tidak menyebabkan retakan, namun membuat retakan yang ada menyebar lebih cepat. Struktur mikro strip mentah tetap konsisten di seluruh benda uji: kandungan bainit turun dari permukaan ke inti sementara kandungan ferit meningkat, dan sejumlah kecil ferit acicular muncul di permukaan strip.

Solusi

1. Giling gerinda pada tepi strip sebelum dicap dan ditekuk. Hal ini menghilangkan retakan mikro kecil di tepian yang disebabkan oleh pemotongan kasar dan sangat mengurangi retakan lentur.

2. Bicarakan dengan pelanggan tentang persyaratan pembengkokan yang ketat. Kami dapat merekomendasikan grade baja alternatif dengan kekuatan luluh yang lebih rendah, atau menyesuaikan strip Q235B untuk pesanannya dengan menyesuaikan nilai kinerja tarik target. Sifat mekanik yang lebih lembut dan disesuaikan akan sesuai dengan proses stampingnya dan menghentikan munculnya retakan lentur.
